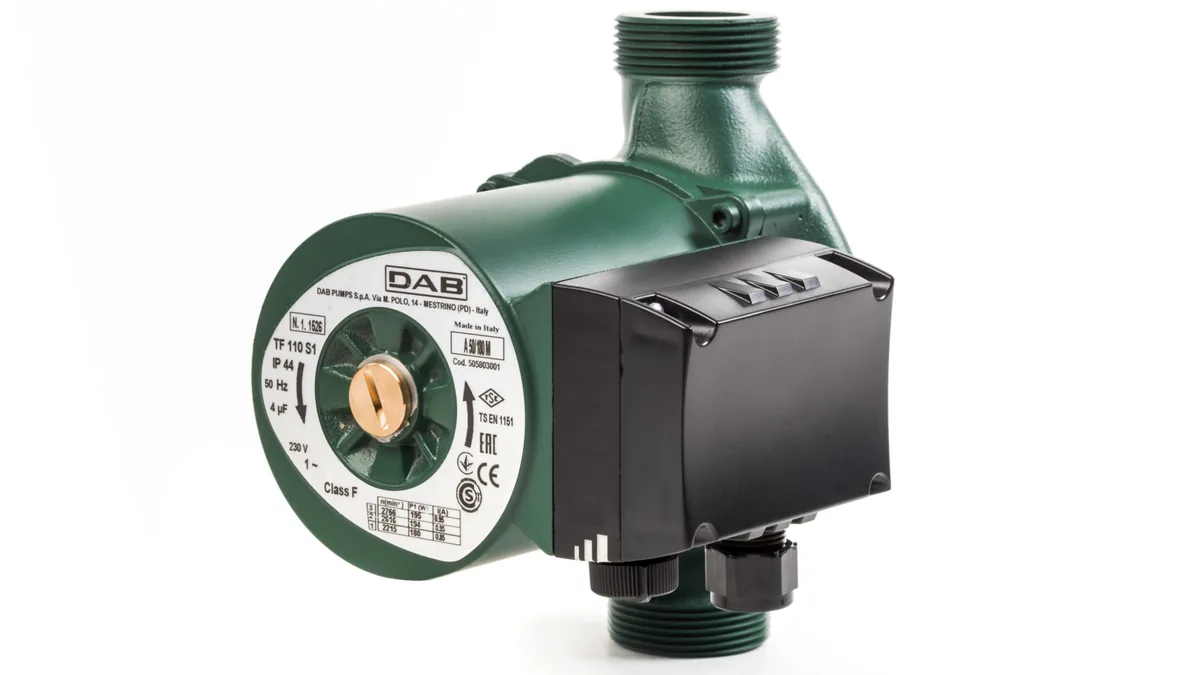

Bomba DAB Italia A 50/180
Serie A · Rotor húmedo · DN 50 · Caudal hasta 12 m³/h · Altura 11 m
La DAB A 50/180 es una bomba circuladora italiana de rotor húmedo de la serie A, con conexión DN 50 y 180 mm entre ejes. Entrega un caudal de hasta 12 m³/h y una altura de elevación de hasta 11 m.c.a., ideal para sistemas de calefacción central con radiadores o losa radiante. Cuerpo de fundición, 3 velocidades manuales, protección IP44 y temperatura del fluido de −10 °C a +110 °C.
Te respondemos en menos de 30 min en horario laboral
Entrega en Punta Arenas · Instalación opcional
Especificaciones técnicas
Otras bombas DAB
| Marca | DAB |
|---|---|
| Modelo | A 50/180 XM |
| Tipo | Bomba circuladora · Rotor húmedo · Serie A |
| Aplicación | Calefacción central · Radiadores · Losa radiante |
| Caudal máximo | 12 m³/h |
| Altura máxima | 11 m.c.a. |
| Presión máx. de trabajo | 10 bar |
| Conexión | DN 50 |
| Distancia entre ejes | 180 mm |
| Velocidades | 3 velocidades manuales |
| Motor | 2 polos · rotor húmedo |
| Voltaje | 230V · 50 Hz · monofásico |
| Protección | IP 44 · Aislación clase F |
| Temperatura del fluido | −10 °C a +110 °C |
| Origen | Italia |
| Garantía | 2 años fabricante + garantía de instalación CLIM VAAR |
